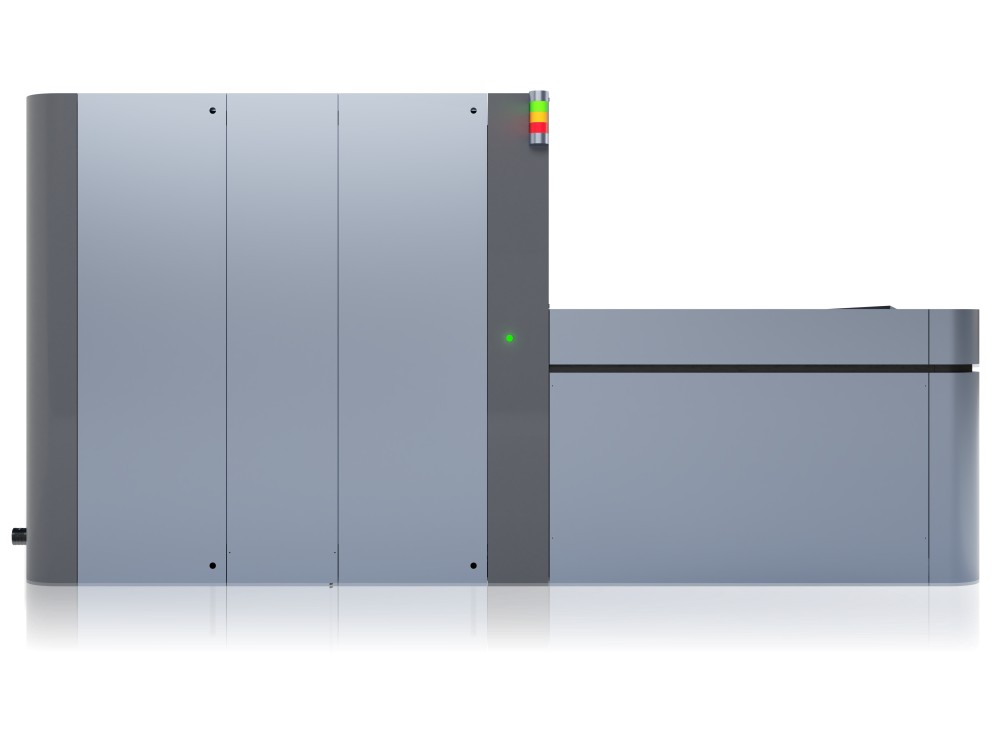

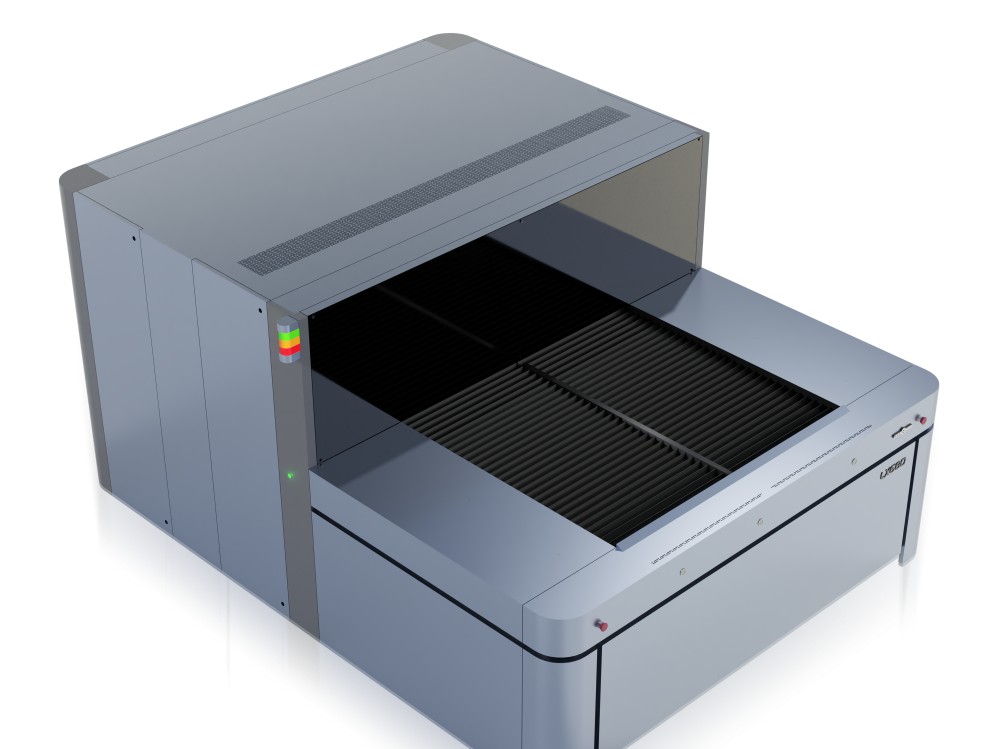

طابعة أسطورة LX680
الطابعة LX680 هي طابعة أسطورة مناسبة للإنتاج الصناعي، ومزودة بنظام تحكم في الطباعة مطور بشكل مستقل. وهي تعتمد طريقة الطباعة التفاعلية ثنائية المنصة، وتتضمن فلسفة تصميم سهلة الاستخدام وتعتمد على احتياجات الإنتاج الصناعي لتقديم وضع طباعة جديد لأحرف PCB.
ميزات المنتج
المواصفات

أداء مستقر


باستخدام محركات خطية عالية الجودة ونظام تحكم مركزي PLC من الدرجة الصناعية، يتم التحكم في الجهاز بشكل مستقر، مما يؤدي إلى دقة طباعة أعلى وأداء أكثر استقرارًا.

2

5


صيانة ذكية لرأس الطباعة


تصميم تنظيف وصيانة تلقائي لرأس الطباعة، يقوم تلقائيًا بإكمال وظائف صيانة وتنظيف رأس الطباعة. الهيكل مضغوط، وتنظيف رأس الطباعة غير التلامسي لا يضر برأس الطباعة، ولا يترك بقايا حبر في قاع رأس الطباعة.

محاذاة دقيقة


محاذاة تلقائية بواسطة CCD، مع كاميرا عالية الدقة مجتمعة مع برنامج محاذاة تم تطويره داخليًا، مما يتيح محاذاة دقيقة للصورة.

1

الحد الأدنى لسطح لوحة الطباعة600 مم × 470 مم مشبك تركيبات بأربعة جوانب
الحد الأقصى لسطح لوحة الطباعة1250mmx1250mm
طريقة معالجة الحبرمعالجة بالضوء LED، تجفيف فوري مع طباعة LED
الحد الأدنى/الأقصى لسُمك اللوح0.1mm-8mm
الحد الأقصى لسُمك اللوح (بدون تركيبات)25mm
عدد رؤوس الطباعة4 رؤوس طباعة، 2-4 (اختياري)
دقة الطباعة القصوى1440dpix 1440dpix 1440dpi
الحد الأدنى لعرض الخط3 دقائق (75 ميكرومتر) (بناءً على شد قناع اللحام الجيد)
الحد الأدنى لحجم النص500 ميكرومتر × 400 ميكرومتر (بناءً على توتر قناع اللحام الجيد)
دقة التسجيل± 35 ميكرومتر
عمق مجال اللوحات المنحنية0.5mm
طريقة التسجيلمحاذاة تلقائية لأجهزة CCD، 3 أو 4 نقاط (اختياري)
وضع الطباعةمسودة / قياسي / جيد (A-A / A-B)
حجم قطرة الحبر13PL
تنسيق ملف الطباعةملفات جربر (*.gbo)
نوع الحبرحبر حساس للضوء بالأشعة فوق البنفسجية
حجم الماكينة3545 مم (طول) × 2780 مم (عرض) × 1800 مم (ارتفاع)
وزن الماكينة6500kg
الطاقة الإنتاجيةالحد الأدنى للحجم
600mm x 470mm
الحد الأقصى لحجم المنصة الواحدةالحد الأقصى للحجم
680mmx1250mm1250mmx1250mm
الوضع القياسي (2pass)
الوضع الدقيق (3pass)
الوضع فائق الدقة (4pass)
100 جانب/ساعة
80 جانب/ساعة
60 جانب/ساعة
70 جانب/ساعة
50 جانب/ساعة
30 جانب/ساعة
60 جانب/ساعة
40 جانب/ساعة
20 جانب/ساعة
بيئة العملدرجة الحرارة 20 ℃ -30 درجة مئوية، الرطوبة40% -70%
معلمات ضغط الهواء6-8 أجواء
مزود الطاقةمصدر الطاقة: AC380، 50HZ، 25A، مصدر طاقة
نطاق تقلب الجهد: ±7%
الطاقة القصوى14KW


التطبيقات التي تغطي الصناعة بأكملها

صناديق الإضاءة الداخلية والخارجية، وشاشات العرض، وملصقات نوافذ السيارات، واللافتات ذات الإضاءة الخلفية، والإنتاج التجاري، وما إلى ذلك.
